產品特點

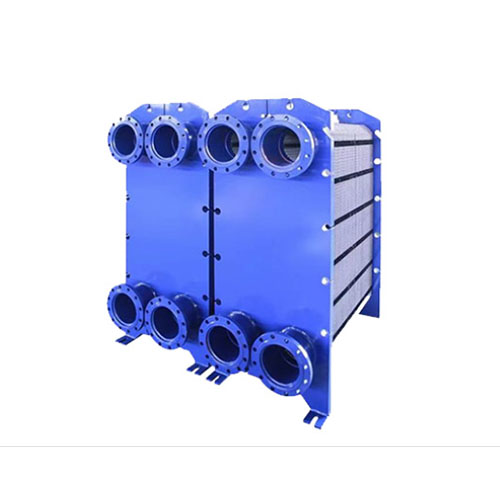

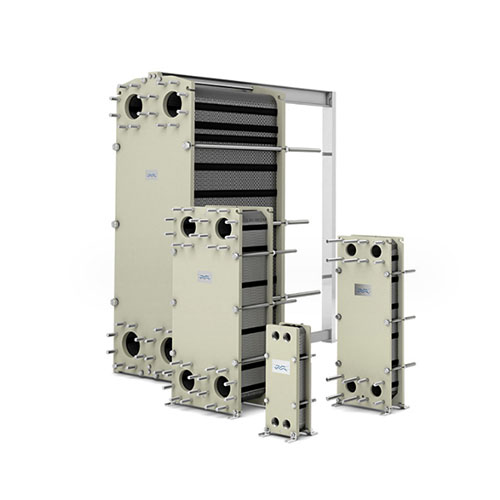

兩相臨板片之間的凹凸紋路成180度相對組合，因此板式熱交換器兩板片之間的凹凸脊線形成了交錯的接觸點，將接觸點以真空焊接方式結合后，就形成了板式熱交換器的耐高壓交錯流通結構，這些交錯的流通結構使得板式熱交換器內的冷熱流體產生強烈紊流而達到高換熱效果。板式熱交換器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的流道內，形成熱交換。流體的流量，物理性質，壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動板壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。
工作原理
板式熱交換器是大型空調系統(tǒng)排風能量回收、高溫煙氣余熱回收和計算機CPU散熱的重要裝置。結構具有真空充液封頭和芯體，真空充液封頭設在真空充液通道兩側，其中一側真空充液封頭設有接管，芯體由真空充液通道和若干個板翅通道間隔疊置而構成。真空充液通道上下設有隔板，兩側設有封條，通道內可設置翅片。板翅通道上下設有隔板，兩側設有封條，通道內設有翅片。每個板翅通道由一封條分隔成并列的兩個熱介質通道和冷介質通道。組裝后整體呈水平傾斜布置或垂直布置。
